产品概述

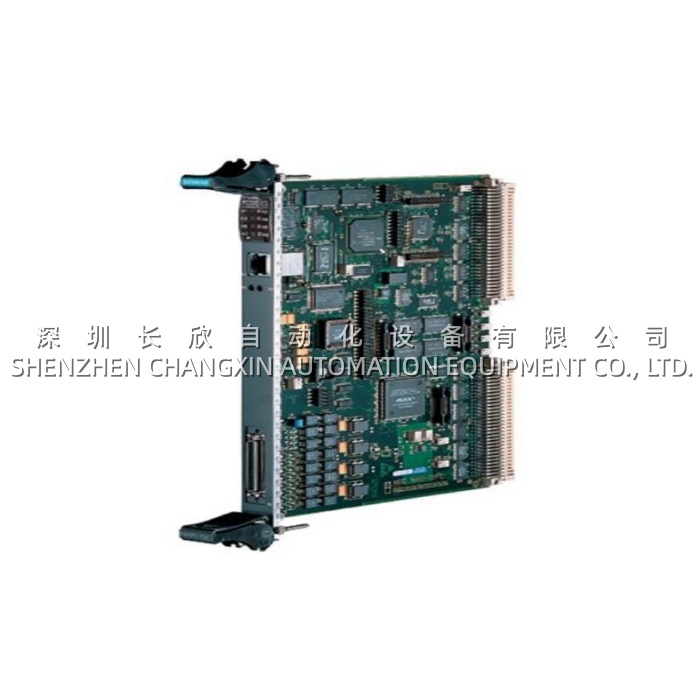

6DD1660-0BF0是一款西门子 SIMATIC TDC 通信模块，型号为 CP 52M0，专门配置为全局数据存储器 (GDM) 扩展模块，内置 2 MB SRAM。虽然 6DD1660 系列广泛涵盖 SIMATIC TDC 机架内的通信处理器，但6DD1660-0BF0是其以存储器为中心的子类型——它的作用是提供共享的、确定性的数据交换空间，供多个 TDC CPU 模块（例如 PM6、PM7 或 TDC 机架中的高性能多核 CPU）以极低的延迟进行读写操作。SIMATIC TDC 本身是西门子最高级别的多处理器控制平台，其原始 I/O 带宽和闭环更新速率均高于 SIMADYN D 和 S7-400，专为那些需要微秒级确定性和跨分布式机架数千个 I/O 的应用而设计。在这种情况下，6DD1660-0BF0充当 CPU 间粘合存储器，使并行处理器能够协调工作，而不会使背板充斥消息流量。
6DD1660-0BF0是一款窄型模块，在 TDC 机架中宽度为 20 毫米，高度为 233 毫米，深度为160 毫米，重量约为 0.465 千克。它设计用于插入 SIMATIC TDC 机架的通信/模块插槽，与带有光纤或 RS485 接口的 CP 52M0 型号并排安装（-0BF0 是仅包含 SRAM 的 GDM 版本；其他 -0xx 后缀则区分不同的接口组合）。该模块从机架背板取电（通过背板总线提供 5V 直流电源，典型损耗为 4.5 瓦），因此无需单独的电源线缆。2MB SRAM 通过机架的中央备份系统进行电池备份，这意味着只要机架的备用电池/超级电容状态良好，6DD1660-0BF0就能在短时断电后保持 GDM 数据。
西门子已将6DD1660-0BF0列入 PM400 的“逐步淘汰”计划，自 2023 年 10 月 1 日起生效。这意味着西门子将停止接受新的订单，该模块将进入售后市场/备件渠道。对于运行有源 TDC 机架的工厂（例如轧机主驱动装置、整车试验台、发电涡轮机控制系统和高速研究平台），保留一定数量的 6DD1660-0BF0 模块是保障正常运行时间的务实之选，无需进行 TDC→SINAMICS/SIMOTION/S7-1500 R/H 的迁移。对于多机架 TDC 单元而言，这无疑是一项巨大的资本投入。
技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品模型 | 6DD1660-0BF0 |
| 制造商 | 西门子 |
| 产品类型 | SIMATIC TDC 通信模块/GDM 存储模块 (CP 52M0) |
| 指定 | CP 52M0（GDM 变体，2 MB SRAM） |
| 记忆 | 2 MB SRAM（全局数据存储器） |
| 功率损耗（典型值） | 4.5 瓦 |
| 供应 | 通过TDC机架背板提供5V直流电源（无需外部电源） |
| 接口 | 无（仅 GDM 版本；RS485 = 0，光纤 = 无） |
| 安装 | SIMATIC TDC 机架模块槽 |
| 尺寸（宽×高×深） | 20 × 233 × 160 毫米 |
| 重量 | 0.465千克 |
| 工作温度 | 0 °C 至 +60 °C（柜内环境） |
| 净重（运输重量） | 0.465千克 |
| 生命周期状态 | PM400淘汰计划已启动（自2023年10月1日起生效） |
主要特点和优势
6DD1660-0BF0的出现是因为 SIMATIC TDC 架构通常在单个机架中运行多个CPU——PM6 + PM6、PM7 + PM7 或混合配置——而这些 CPU 需要一个共享内存区域，以便所有 CPU 都能以背板速度访问。GDM 概念正是 TDC 的解决方案：一个内存池映射，使得 CPU-A 写入数据集（例如，一个 16 KB 的驱动设定点数据向量），CPU-B 在下一个 TDC 周期读取它，无需协同处理器、无需消息帧处理、无需协议栈开销。6DD1660-0BF0在 SRAM 中提供 2 MB 的该内存池，并通过机架的中央备份架构进行电池备份，从而确保数据在受控关机后仍然可用。
Why SRAM rather than DRAM? In TDC’s deterministic world, access-time predictability matters more than density. The 6DD1660-0BF0 gives the CPUs a low-jitter path to shared state—drive-bus coordination, cross-CPU interlocking, multi-axis sync data, test-rig channel aggregation—without introducing wait states that would show up as jitter on a microsecond-level control loop. That’s why TDC users spec the 6DD1660-0BF0 even when 2 MB “doesn’t sound like much” by PC standards—it’s not bulk storage, it’s deterministic handoff memory.
The thin 20 mm form factor is another deliberate choice. TDC racks are dense—processor modules, I/O interface modules, communication processors, power modules—and the 6DD1660-0BF0 occupying only one narrow slot means you can stack GDM capacity (multiple -0BF0 modules if the rack supports it) alongside CP 52M0s that carry optical/RS485 interfaces, without burning wide slots. At 4.5 W typical loss the thermal load is modest, important when a TDC rack already runs PM7 multicores that draw significantly more.
From a lifecycle standpoint, the advantage of the 6DD1660-0BF0 today is availability through the aftermarket. Siemens’ PM400 status means new-order lead times from the factory are gone, but the TDC installed base is large (steel mills, test stands, power plants) and the 6DD1660-0BF0 fails rarely—SRAM has no wear mechanism like a backlight or fan—so tested surplus and NOS units with traceability are a reliable spare strategy. For plants, the 6DD1660-0BF0 on the shelf = one less reason to force a premature TDC migration.
Application Field
The 6DD1660-0BF0 lives exclusively inside SIMATIC TDC racks, so its application field tracks TDC’s own footprint. In hot-strip and cold-strip steel mills, TDC often controls the main drive converters across multiple stands, with 2–4 CPUs per rack handling speed cascade, tension loop, and thickness control; the 6DD1660-0BF0 carries the GDM blocks that let Stand-1 CPU handshake Stand-2 CPU every millisecond without messaging overhead. In full-vehicle powertrain test rigs (engine dyno + transmission + road-load emulation), TDC distributes the math across CPUs—one for dynamometer control, one for emission-bench data aggregation, one for safety supervision—and the 6DD1660-0BF0 is the shared memory where synchronized datasets land.
发电应用包括大型蒸汽/燃气轮机控制系统改造，其中 TDC 取代了老旧的 TELEPERM-me 机箱，而6DD1660-0BF0支持跨 CPU 数据传输，实现保护、控制和可视化切换。科研领域的设备——例如航空航天执行器测试、轨道测功机和船舶推进系统仿真——也出于同样的原因使用 TDC：海量 I/O、微秒级循环和多 CPU 并行处理。在所有这些应用中，6DD1660-0BF0并非独立运行的强大模块；它是一个机架式模块，其价值体现在 TDC 系统能够使 N 个 CPU 保持同步运行。
改造背景：西门子正引导TDC用户在新项目中采用SINAMICS/SIMOTION + S7-1500 R/H，但现有的TDC单元仍保留在原位，因为重写一个包含5000个标签、20个机架的TDC项目需要耗费数年时间。因此，即使新订单状态已关闭，6DD1660-0BF0在未来5-10年内仍将作为备件采购项目。
