应用场景
在东欧一座600兆瓦的燃煤电厂，维护团队遇到了UNITROL 5000励磁柜中两台并联六脉冲整流桥晶闸管负载不均的问题。其中一台整流桥的温度始终比另一台高出12摄氏度，导致电网高峰期出现周期性过温跳闸。工程师们最终发现问题出在一块性能下降的接口板上，该接口板无法再执行动态电流分配。随后，他们更换了3BHB005922R0001接口板。调试后48小时内，桥间电流偏差从18%降至3%以下，热膨胀系数也恢复正常。更重要的是，该电厂避免了冬季高峰期被迫降额运行——在这种情况下，励磁不稳定可能导致发电机组停机。这个案例说明了为什么3BHB005922R0001不仅仅是一张“备用卡”——它是负载平衡、隔离和保护逻辑的实现者，使同步发电机能够稳定地连接到电网。
h2 参数

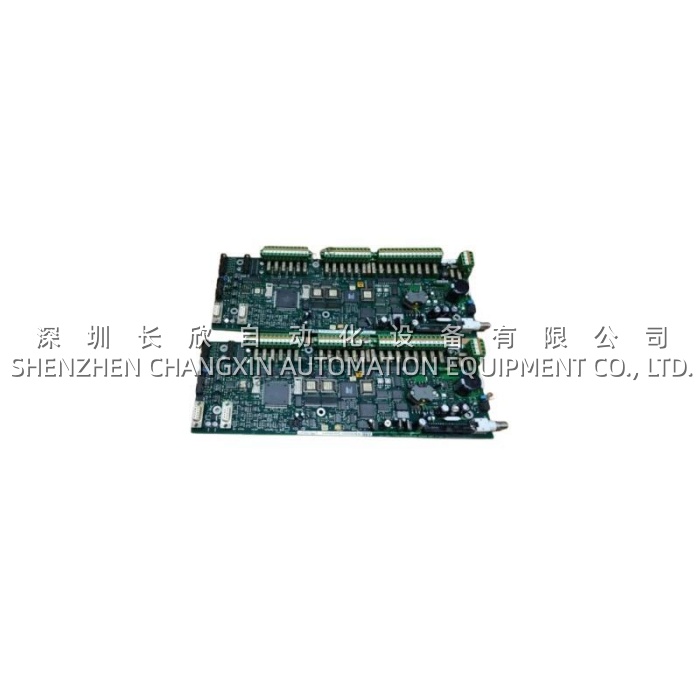

| 主要参数 | 值/描述 |
|---|---|
| 产品模型 | 3BHB005922R0001 (UNS0880A-P V1) |
| 制造商 | ABB |
| 产品类别 | 整流桥接口板（CIN） |
| 兼容系统 | ABB UNITROL 5000、UN5000励磁系统 |
| 工作电压 | 24V 直流（宽范围 18–36V 直流） |
| 通信总线 | TMR（三重模块冗余）总线；PROFIBUS DP、Modbus RTU/TCP |
| 隔离 | 通道间电压≥2500V交流电；通道对地电压≥1500V交流电 |
| 冗余 | 双总线冗余（切换时间≤10毫秒）；双24V直流电源冗余（切换时间≤5毫秒） |
| 工作温度 | -25°C 至 +70°C（宽范围工业级） |
| 保护等级 | IP20（控制柜等级） |
| 安装 | 标准DIN导轨/19英寸机架安装 |
| 尺寸/重量 | 约 255 × 240 × 35 毫米 / 约 0.36 千克 |
| 认证 | CE、RoHS、TÜV Rheinland、SIL2 |
h2 技术原则和创新价值
- 创新点 1：高压/低压电气隔离： 3BHB005922R0001将敏感的控制逻辑电路（24V 域）与晶闸管门极驱动电路（脉冲千伏级瞬态）进行电气隔离。通道间隔离度 ≥2500V AC，该电路板可防止门极触发噪声反向传播至 DCS/控制器，而这正是旧式机柜设计中常见的误励磁跳闸根源。
- 创新点二：动态电流均衡算法：与仅中继触发脉冲的被动式接口卡不同，3BHB005922R0001可主动监测每桥直流电流，并实时调整触发角，以均衡并联整流器堆之间的负载。这降低了单个晶闸管的热失控风险，并延长了整个功率部分的平均故障间隔时间 (MTBF)。
- 创新点3：TMR母线+亚10毫秒冗余切换：该电路板集成于ABB的冗余励磁架构中，支持双TMR母线路径和双24V直流供电。母线切换可在10毫秒内完成，电源切换可在5毫秒内完成——速度之快，足以确保发电机AVR回路不会出现任何中断，即使在单点母线故障的情况下，也能保持符合IEEE 421.5标准。
h2 应用案例及行业价值
长江梯级水电站对三台用于175兆瓦弗朗西斯水轮机的UNITROL 5000励磁机柜进行了改造。原有的励磁机柜已运行14年，在甩负荷测试期间，电站偶尔会出现“桥式熔断器故障”的报警。更换为ABB 3BHB005922R0001后，电站在接下来的18个月内未出现任何熔断器误报。更显著的是，自动电压调节器的阶跃响应稳定时间从4.2秒缩短至3.1秒，使机组更接近PSS（电力系统稳定器）的最佳调谐状态。电站的电气主管表示：“新的励磁机柜让励磁机柜几乎感觉不到它的存在——这在业内是最高的赞誉。”除了水力发电之外，同样的3BHB005922R0001封装也经常被部署在火力发电、核电和燃气发电装置中，在这些装置中，静态励磁可靠性与电网辅助服务收入直接相关。
