描述

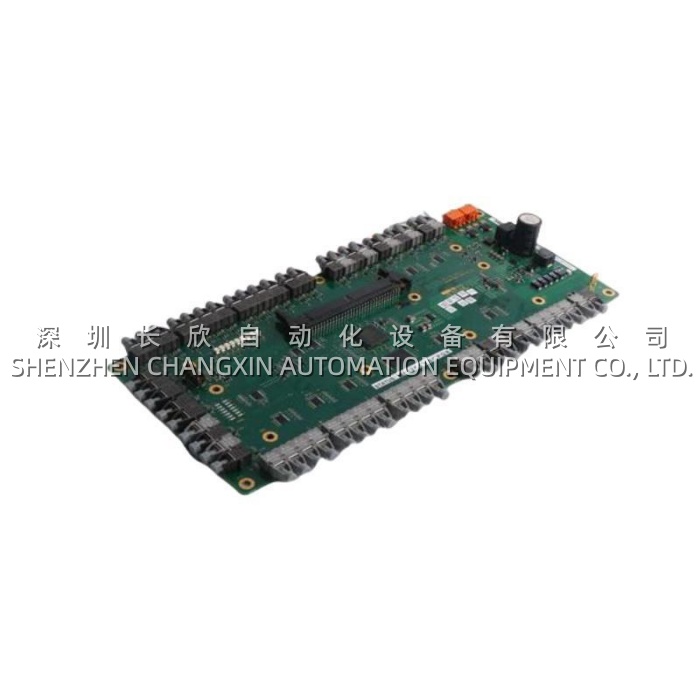

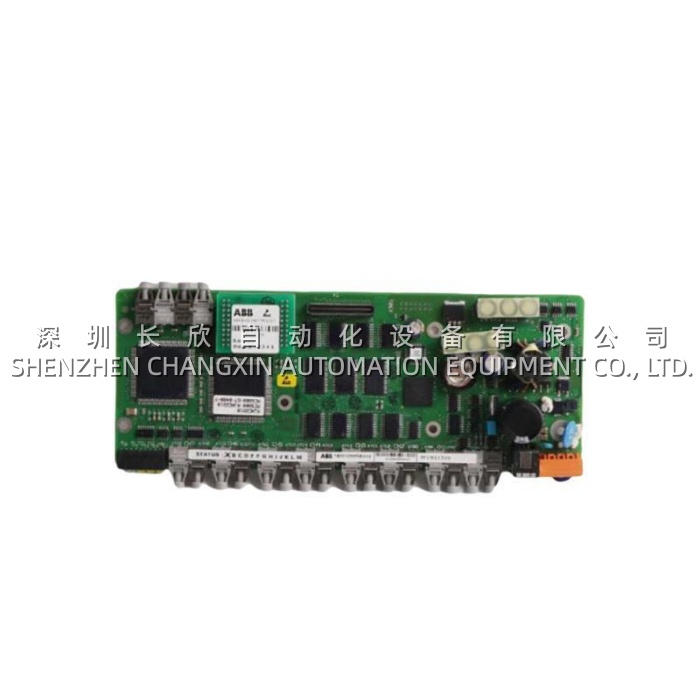

ABB 3BHE024642R0101 (GCD207B101)是一款由 ABB 自主研发的多功能高性能控制模块，在 ABB 的旗舰工业自动化平台中发挥着关键作用。根据系统配置的不同，该模块可作为 System 800xA DCS 的精密 8 通道通用模拟量输入模块，也可作为 ACS880/ACS6000 中压驱动系列和 UNITROL 励磁系统的先进 IGBT 驱动器和电力电子控制接口板。ABB 3BHE024642R0101采用 FPGA 逻辑设计，可进行高速脉冲宽度调制 (PWM) 信号处理，并具有 ±0.1% 的模拟量测量精度和 18 位分辨率，确保在最严苛的工业环境中实现完美的信号完整性、精确的功率转换和可靠的控制。
应用场景
设想一个大型石化联合装置，其中一台6 kV引风机电机必须平稳加速以防止管道共振，同时，该装置的DCS系统需要从16个智能变送器获取高精度压力读数以维持反应堆的稳定性。此前，工程师们依赖于两个独立的、互不兼容的模块——一个用于ACS880驱动器的IGBT开关，另一个用于模拟信号采集——这导致布线复杂、通信延迟高，且故障风险更高。通过部署ABB 3BHE024642R0101作为双功能解决方案，该装置实现了无缝集成：在驱动柜中，该模块接收来自控制单元的PWM信号，并将其放大以驱动IGBT门极，从而实现微秒级的响应时间，确保电机启动无振动并实现精确的扭矩控制。同时，在DCS机架中，同一块电路板作为模拟输入卡，将来自压力变送器的4-20 mA信号转换为清晰的数字数据，供System 800xA控制器使用。该模块的 HART 直通功能可实现智能变送器的远程校准，从而减少 60% 的现场维护次数。对于同时管理电机控制和过程监控的工程师而言，ABB 3BHE024642R0101无需冗余硬件，直接解决了系统复杂性和高电磁干扰环境下信号衰减的痛点。
参数
| 主要参数 | 值/描述 |
|---|---|
| 产品模型 | ABB 3BHE024642R0101 (GCD207B101) |
| 制造商 | ABB（瑞士制造） |
| 产品类别 | 逆变器驱动板/通用模拟输入模块/电力电子控制接口 |
| 功能（变体 1） | 8通道人工智能，4-20 mA / 0-10 V，18位分辨率，±0.1%精度，HART直通 |
| 功能（变体 2） | IGBT栅极驱动器、PWM信号分配、基于FPGA的高速处理 |
| 输入/输出隔离 | 500V RMS（模拟型）/ 电气隔离（驱动型） |
| 通信接口 | Modbus RTU、RS485、光纤（抗噪声数据传输） |
| 工作温度 | 0°C 至 +60°C（模拟）/ -20°C 至 +70°C（驱动变体） |
| 储存温度 | -40°C 至 +85°C |
| 方面 | 约 233 毫米 × 160 毫米（欧洲卡尺寸） |
| 重量 | 0.70千克 |
| 保护等级 | IP20（机柜安装） |
| 兼容系统 | 系统 800xA、AC 800M、ACS880、ACS6000、UNITROL 5000/6000 |
